D671氣動對夾式蝶閥

D673/D671氣動對夾式蝶閥

一、氣動對夾式蝶閥 產品概述

本公司的氣動對夾式蝶閥是管線優先選用的常規蝶閥,通常分為氣動對夾軟密封蝶閥和氣動硬密封對夾蝶閥,氣動對夾式蝶閥具有結構簡潔,流阻系數小,流量特性趨于直線,不會滯留雜物。且重量輕,安裝方便,驅動扭矩較小的優點。氣動對夾式蝶閥既可作切斷介質用,又可作調節介質的流量用。閥體可選用不同材料的零件,配用不同材料的密封圈,可適應不同的介質、工況。 氣動對夾軟密封蝶閥適用于溫度≤120℃或≤150℃。氣動硬密封對夾蝶閥適用于溫度≥200℃或≤450℃,公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業,適用于雙向密封和閥體易銹蝕場合,作調節流量和截流介質。

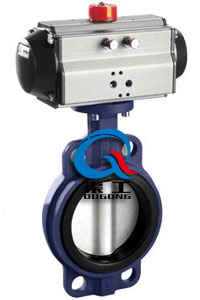

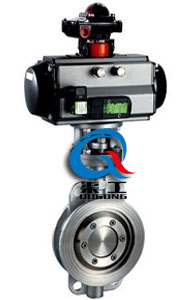

氣動對夾軟密封蝶閥 氣動硬密封對夾蝶閥
氣動對夾硬密封蝶閥 氣動軟密封對夾蝶閥

二、氣動對夾式蝶閥 產品特點

(1)小巧輕便,容易拆裝及維修,并可在任意位置安裝。
(2)結構簡單、緊湊,操作扭矩小,90°回轉啟閉。
(3)流量特性趨直線,調節性能好。
(4)蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。
(5)蝶板外圓采用球面造型,帶壓啟閉多次保持零泄漏。
(1)密封件可更換,且密封好達到雙向密封。
(7)蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。

三、氣動對夾式蝶閥 主要設計標準

設計標準 GB/T12238-1989
法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000;JB/T9092-1999

四、氣動對夾式蝶閥 主要技術參數

公稱通徑DN(mm) 50~1200
公稱壓力 PN0.6、1.0、1.6、2.5MPa
連接形式 對夾式
閥板形式 垂直板式
流量特性 近似快開型
動作范圍 0~90°
泄露量 按GB/T4213-92,為Kv值的10-4,軟密封:零泄漏
基本誤差 帶定位器:小于全行程的±2%%
回差 帶定位器:小于全行程的±2%
配置執行機構 GT、AT、AW系列單雙作用氣動執行器
控制方式 開關型(開關兩位控制)、調節型(4~20mA控制)

五、氣動對夾式蝶閥 執行器技術參數

執行器型號 GT、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

六、氣動對夾式蝶閥 主要零件材料

零件名稱 材料名稱
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 聚四氟乙烯、柔性石墨

七、氣動對夾式蝶閥 主要性能規范

公稱通徑DN(mm) DN50~1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5~0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

八、氣動對夾式蝶閥 外形結構圖

D673H/F氣動硬密封對夾蝶閥 D671F/X氣動對夾軟密封蝶閥
D673H/F氣動硬密封對夾蝶閥 D671F/X氣動對夾軟密封蝶閥

九、氣動對夾式蝶閥 安裝連接尺寸

公稱通經(DN) 主要尺寸 法蘭尺寸
D673H/F D671F/X A H1 1.0MPa 1.6MPa 2.5MPa
L1 H L2 H K n-Фd K n-Фd K n-Фd
50 43 112 43 63 180 315 125 4-18 125 4-18 125 4-18
65 46 115 46 70 180 330 145 4-18 145 4-18 145 8-18
80 46 120 46 83 245 390 160 4-18 160 8-18 160 8-18
100 52 138 52 105 240 431 180 8-18 180 8-18 190 8-22
125 56 164 56 115 240 455 210 8-18 210 8-18 220 8-26
150 56 175 56 137 350 626 240 8-22 240 8-22 250 8-26
200 60 200 60 164 350 720 295 8-22 295 12-22 310 12-26
250 68 243 68 206 550 800 350 12-22 355 12-26 370 12-30
300 78 250 78 230 600 860 400 12-22 410 12-26 430 16-30
350 78 280 78 248 600 883 460 16-22 470 12-26 490 16-33
400 102 305 102 289 600 972 515 16-26 525 16-26 550 16-36
450 114 350 114 320 750 1043 565 20-26 585 16-30 600 20-36
500 127 380 127 343 750 1098 620 20-26 650 20-30 660 20-36
600 154 445 154 413 750 1236 725 20-30 770 20-33 770 20-39
700 165 480 165 478 750 1431 840 24-30 840 24-36 875 24-42
800 190 530 190 525 750 1488 950 24-33 950 24-39 990 24-48
900 203 580 203 585 1250 1615 1050 28-33 1050 28-39 1090 28-48
1000 216 650 216 640 1500 1765 1160 28-36 1170 28-42 1210 28-56
1200 254 760 254 755 1500 1976 1380 32-39 1390 32-48 1420 32-56

十、氣動對夾式蝶閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供氣動對夾式蝶閥的技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!

歡迎來電咨詢氣動對夾式蝶閥產品詳細信息!
