一、HSC套筒單座調節閥 產品概述
本公司引進的HSC套筒單座調節閥，適用于高壓差級易產生閃蒸空化的場合，是一種性能高的套筒單座調節閥，套筒保護閥體不受閥蒸和空化的破壞。套筒單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍大。閥芯導向面積大，抗振性好。套筒單座調節閥的泄漏量符合ANSI B16.104標準。套筒單座調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。 產品符合GB/T4213-92。
|
|
|
HSC套筒單座調節閥
|

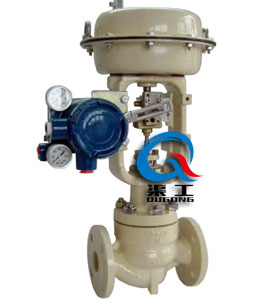

HSC套筒單座調節閥 (結構圖)
|
二、HSC套筒單座調節閥 主要技術參數
|
公稱通徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥體型式
|
直通套筒單座鑄造球型閥
|
|
公稱壓力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
連接型式
|
密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法蘭標準
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
焊接標準
|
嵌接焊SW(40~50mm)；對接焊BW(65~200mm)
|
|
材料
|
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
|
|
上閥蓋
|
常溫型
|
-17~+230℃
|
|
伸長I型
|
-45~-17℃、 +230~+566℃
|
|
伸長II型
|
-100~-45℃
|
|
伸長III型
|
-196~-100℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
|
閥芯形式
|
套筒單座式柱塞型閥芯
|
|
套筒形式
|
分離式套筒
|
|
流量特性
|
等百分比特性(%)和線性特性(L)
|
|
材料
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
三、HSC套筒單座調節閥 執行器技術參數
|
執行器型式
|
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
|
|
供氣壓力
|
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
|
|
氣源接口
|
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
|
|
環境溫度
|
-30~+70℃
|
|
作用形式
|
氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
四、HSC套筒單座調節閥 主要性能指標
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
|
不帶定位器
|
小于全行程的±5%
|
|
—
|
注：采用標準的V型聚四氟乙烯填料
|
|
可調范圍
|
50:1
|
