D973H/F電動切斷蝶閥

一、電動開關蝶閥 產品概述

本公司的電動開關蝶閥適用于兩位開關(切斷)控制或者調節的工況場合。電動開關蝶閥其結構分為金屬密封和軟密封結構。金屬密封是采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°的時候密封面仍處于滑動接觸摩擦的問題,實現蝶板在開啟的時候密封面即分離,關閉接觸即密封的情況,達到增加使用壽命、密封性能良好的目的。軟密封結構是采用對夾蝶閥閥體，在其閥體的內壁襯氟或者襯膠，達到與蝶板密封的狀態，可以達到介質不泄漏。因此電動切斷蝶閥主要應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的裝置。

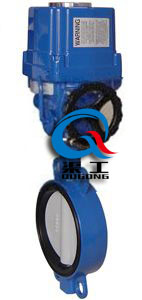

電動開關蝶閥 (D971F/X)	電動切斷蝶閥 (D973H/F)

二、電動開關蝶閥 產品特點

（1）電動開關蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
（2）電動切斷蝶閥采用不銹鋼“U”型密封圈，具有一些彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
（3）電動開關蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板基本上無磨擦，使用時間長，并具有越關越緊的功能；
（4）電動切斷蝶閥蝶板密封面采用堆焊鈷基硬質合金，密封面使用時間長；
（5）電動開關蝶閥結構好，“開關”轉動閥桿90°就可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能良好；
（6）電動切斷蝶閥具有抗高溫、耐低溫、良好的耐腐蝕性等特征。

三、電動開關蝶閥 主要設計標準

四、電動開關蝶閥 電動執行器技術參數

五、電動開關蝶閥 主要零件材料

六、電動開關蝶閥 主要性能規范

七、電動開關蝶閥 外形圖

電動開關蝶閥 (硬密封)	電動開關蝶閥 (軟密封)

八、電動開關蝶閥 安裝連接尺寸

九、電動開關蝶閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
