Z945T電動暗桿閘閥

一、電動暗桿閘閥 產品概述

本公司的Z945T/W-10型電動暗桿閘閥采用多回轉電動裝置鑄鐵閘閥閥體組成,驅動部分采用多回轉電動裝置,用以驅動和控制閥門的開啟和關閉,操作人員可以在控制室內遠距離對電動暗桿閘閥進行控制,也可以現場手動操作,也可以與計算機配合實現計算機自動控制。電動鑄鐵閘閥主要用于石油、化工、電力等行業,在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。

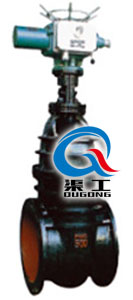

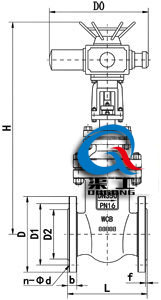

電動暗桿閘閥 電動暗桿閘閥 (連接尺寸圖)
電動暗桿閘閥 電動暗桿閘閥 (連接尺寸圖)

二、電動暗桿閘閥 產品特點

(1)電動暗桿閘閥適用于液、氣介質管路和設備,作為接通和斷流之用。
(2)電動暗桿閘閥在管路中主要作截流用,安裝不受流向限制。傳動方式采用電動,啟閉時可傳遞較大的力矩,大大減少了啟閉強度。
(3)電動暗桿閘閥具有強度高、剛性好、使用時間長、性能穩定等特點。

三、電動暗桿閘閥 主要零件材料

零件名稱 Z945T-10(黃銅密封) Z945W-10(本體密封)
閥體、閥蓋 灰鑄鐵 灰鑄鐵
閘 板 灰鑄鐵+黃銅 灰鑄鐵
閥 桿 碳鋼(銅) 碳鋼(銅)
閥桿螺母 青銅(球鐵) 青銅(球鐵)

四、電動暗桿閘閥 主要設計標準

設計制造 JB/T 8691-98
結構長度 GB/T 15188.2-94
法蘭連接尺寸 GB/T 9113-2000
閥門檢查和試驗 GB/T 13927-92

五、電動暗桿閘閥 主要性能規范

產品型號 公稱壓力 (MPa) 強度試驗(MPa) 密封試驗(MPa) 適用溫度 (℃) 適用介質
Z945T-10 1.0 1.5 1.1 ≤100 蒸氣、水、
Z945W-10 ≤100 油品

六、電動暗桿閘閥 產品選型

型 號 公稱通徑
DN(㎜)
尺寸 重量(㎏
L D D1 D2 b-f z-фd H H1 L1 L2
Z945T/W-10 100 229 215 180 155 22-3 8-ф18 757 594 161 391 88
125 254 245 210 185 24-3 8-ф18 802 639 161 391 10
150 267 280 240 210 24-3 8-ф23 843 680 161 391 122
200 330 335 295 265 26-3 8-ф23 993 830 161 391 178
250 380 390 350 320 28-3 12-ф23 1097 934 161 391 239
300 420 440 400 368 28-4 12-ф23 1194 1082 215 299 323
350 450 500 460 428 30-4 16-ф23 1269 1157 215 299 431
400 480 565 515 484 32-4 16-ф25 1445 1333 215 299 555
500 540 670 620 585 34-4 20-ф25 1658 1546 215 299 908
600 600 780 725 685 36-5 20-ф30 1758 1646 215 299 1148
700 660 895 840 800 40-5 24-ф30 1976   258 318 1800
800 720 1010 950 905 44-5 24-ф34 2136   258 318 2340

七、電動暗桿閘閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式(開關型,調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)

歡迎來電咨詢Z945T電動鑄鐵閘閥產品詳細信息.
