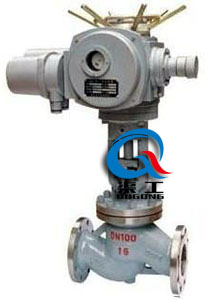

J941H電動法蘭截止閥

一、電動法蘭截止閥 產品概述

本公司的J941H電動法蘭截止閥是由電動執行機構截止閥兩部分組成,電動法蘭截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。電動截止閥只適用于全開和全關,不允許作調節和節流。

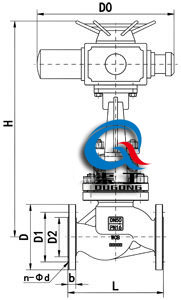

電動法蘭截止閥 電動法蘭截止閥 (連接尺寸圖)
電動法蘭截止閥 電動法蘭截止閥 (連接尺寸圖)

二、電動法蘭截止閥 產品特點

(1)結構緊湊、設計合理,閥門剛性好,通道流暢,流阻系數小。
(2)密封面采用不銹鋼和硬質合金,使用時間長。
(3)采用柔性石墨填料、密封良好、操作輕便。
(4)4、驅動方式分手動、電動、氣動、齒輪傳功,結構型式:彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
(5)主要適用于石油化工,火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

三、電動法蘭截止閥 主要零件材料

閥體 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
閥瓣 WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12
螺紋壓套 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
閥桿 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
閥蓋 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
填料 柔性石墨、PTFE
壓蓋 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
滑塊 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
電動執行器 殼體(HT200、WCB)

四、電動法蘭截止閥 主要設計標準

設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標 志 GB/T12220
供 貨 JB/T7928

五、電動法蘭截止閥 主要性能規范

壓力標準 公稱壓力(MPa)
試驗壓力(MPa) 1.6 2.5 4.0 6.4
強度試驗 2.4 3.75 6.0 9.6
密封試驗 1.76 2.75 4.4 7.04

六、電動法蘭截止閥 外形連接尺寸

公稱壓力PN(MPa) 公稱通徑 DN(mm) 標準值 參考值
L D D1 n2 D6 b f f1 Z-φd L1 H 質量(kg)
1.6 50 230 160 125 100 / 16 3 / 4-φ18 590 645 48
65 290 180 145 120 / 18 3 / 4-φ18 590 690 60
80 310 195 160 135 / 20 3 / 8-φ18 590 715 65
100 350 215 180 155 / 20 3 / 8-φ18 590 770 71
125 400 254 210 185 / 22 3 / 8-φ18 590 780 119
150 480 280 240 210 / 24 3 / 8-φ23 590 810 210
200 600 335 295 265 / 26 3 / 12-φ23 810 967 320
250 622 405 355 320 / 30 3 / 12-φ25 810 1143 550
300 698 460 410 375 / 30 4 / 12-φ25 830 1292 785
2.5 50 230 160 125 100 / 20 3 / 4-φ18 590 645 50
65 290 180 145 120 / 22 3 / 8-φ18 590 690 65
80 310 195 160 135 / 22 3 / 8-φ18 590 715 67
100 350 230 190 160 / 24 3 / 8-φ23 590 770 73
125 400 270 220 188 / 28 3 / 8-φ25 590 780 127
150 480 300 250 218 / 30 3 / 8-φ25 810 810 215
200 600 360 310 278 / 34 3 / 12-φ25 810 967 322
250 622 425 370 332 / 36 3 / 12-φ30 830 1143 585
300 698 485 430 390 / 40 4 / 16-φ30 830 1292 795
4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4.5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4.5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4.5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4.5 12-φ4l 830 1425 850
16.0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4.5 8-φ34 830 935 238

七、電動法蘭截止閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式(開關型,調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)

歡迎來電咨詢J941H電動法蘭截止閥產品詳細信息.
