ZSHV氣動V型調節球閥

一、氣動V型調節球閥 產品概述

本公司的氣動V型調節球閥是一種直角回轉結構的控制閥，它與閥門定位器配套使用，可實現比例調節；與二位五通電磁閥及控制箱配套使用，可實現開關控制。氣動V型球閥具有準確的截流物性和控制功能，適用于多種控制場合，結構緊湊，體積小，可緊臥安裝等優點。氣動V型調節球閥適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此氣動V型球閥本產品主要用于石油、化工、造紙、化纖、電力、冶金等工業部門的自控系統。

ZSHV/VQ647氣動V型調節球閥	VQ677氣動V型球閥(對夾式)

二、氣動V型調節球閥 產品特點

（1）氣動V型球閥由氣動V型球閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的控制閥。V型球閥長期不需修理，使用時間長。
（2）具有良好的調節特性：氣動V型球閥具有一個近似等百分比的固有流量特性及300:1的可調比。因此氣動V型球閥可以在廣幅的變化范圍內提供準確的控制。
（3）流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積上限高，通能力大，流通阻力小，因此可以使用較小的經濟有用的閥門尺寸。
（4）氣動V型球閥采用雙軸承結構，機械穩定性高，啟動扭矩小，使閥門具有良好的感應速度。
（5）穩定性：閥體為一個整體結構，操作不受管道壓力影響，并可阻止閥體滲漏。
（6）金屬閥座的良好密封性：氣動V型球閥采用可動金屬閥座，具有的助補償功能，并具有良好的密封性能。在流向上，泄漏量10額定流量系數。
（7）良好的剪切能力：氣動V型球閥采有金屬硬密封結構，氣動V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個剪切力能切斷纖維等雜質，并具有自潔功能，阻止閥門卡死現象發生。
（8）氣動V型球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。
（9）氣動執行器采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，不需要油潤滑，磨擦系數小、耐腐蝕。傳動軸承均采用邊界自潤滑軸承，使傳動軸不摩損。

三、氣動V型調節球閥 主要技術參數及性能

四、氣動V型調節球閥 執行器技術參數

使用新系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及多種附件以實現自動化操作。
6、IS05211標準連接為產品的安裝替換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使其與閥門的同步精度良好。

五、氣動V型調節球閥 主要設計標準

六、氣動V型調節球閥 主要零件材料

七、氣動V型調節球閥 主要性能規范

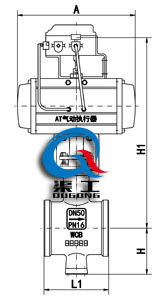

八、氣動V型調節球閥 外形圖

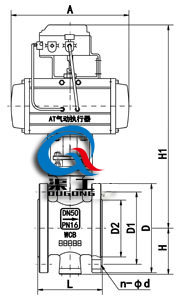

氣動V型調節球閥 (法蘭式)	氣動V型球閥 (對夾式)

九、氣動V型調節球閥 安裝連接尺寸

十、氣動V型調節球閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
