Z43F帶導流孔平板閘閥

手動平板閘閥

一、帶導流孔平板閘閥 產品概述

本公司的Z43F帶導流孔平板閘閥適用于Class150~900LB、PN1.0~16.0MPa,工作溫度-29~180℃的天然氣,石油,化工,城市管道,燃?xì)夤芫€等到輸送管線,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),也可用于放空系統和汽儲存裝置上,用作啟閉設備。帶導流孔平板閘閥閥體有扁體和圓體兩種形式,閥座有雙重密封和自清洗功能,全封閉結構,防護性能好,可適應要求。

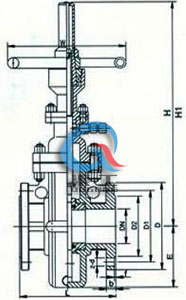

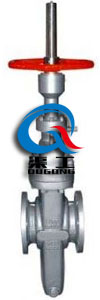

帶導流孔平板閘閥 帶導流孔平板閘閥 結構尺寸圖
帶導流孔平板閘閥 帶導流孔平板閘閥 結構尺寸圖

二、帶導流孔平板閘閥 結構優點

1、閥體有鑄造和焊接兩種結構。
2、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構,使閥門進出口雙向密封;并且該結構的啟閉力矩為普通閥門的1/2,能達到方便開、關閥門。
3、閥座采用密封面上鑲嵌PTFE,具有PTFE對金屬和金屬對金屬的雙重密封,PTFE密封面同時除去閘板臟物的作用。
4、金屬對金屬密封的閥門,閥體外部設有注油脂結構,油脂通過注脂器、閥座進入閥門密封面,使閥門達到不泄漏。
5、帶導流孔閥門的閘板,無論是全開或是全關都與密封面吻合,密封面得到保護不受介質直接沖刷,從而增加使用壽命。
6、閥門的全開的,通道平滑為直線,流阻系數小,沒有壓力損失,可通毛球清掃管線。
7、帶導流孔平板閘閥采用帶自密封能力的填料結構,不需要經常調節,開、關輕便,且密封性良好,填料函處設有幫助助密封油脂注入結構,密封性能優良,可達到不泄漏;解決了手動閥門填料處外漏的問題。
8、帶導流孔平板閘閥關閉時能自動卸掉內腔高壓(詳見工作原理圖)。
9、全封閉結構,防護性能好,可適應要求。
10、帶導流孔平板閘閥設有指示桿或觀察窗以表示閥門的啟閉情況。

三、帶導流孔平板閘閥 執行標準

設計規范 結構長度 連接法蘭 試驗與檢驗 壓力-溫度 產品標識
JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220
API6D API6D ANSI-16.5 API6D ANSI B16.34 MSS SP-25

四、帶導流孔平板閘閥 性能規范

設計等級 常溫下試驗壓力(MPa) 適用溫度℃ 適用介質
殼體 左密封 左密封 低壓密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
公稱壓力PN(MPa) 1.6 2.4 1.76 1.76 0.6 -29~50 -45~21 -2~121 H2S和CO2總含量大于500mg/m2的介質 石油天然氣、水等
2.5 3.75 2.75 2.75 0.6
4.0 6.0 4.4 4.4 0.6
6.4 9.6 7.04 7.04 0.6
磅級Lb 150 3.0 2.2 2.2 0.6
300 7.7 5.6 5.6 0.6

五、帶導流孔平板閘閥 主要零件材料

閥門/閥蓋 WCB WC6 A352-LCB A351-CF8M
閘板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
閥桿 2Cr13 2Cr13 A182-A6a A182-A316S
閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM
墊片
螺栓 35 35CrMo A193-B7M A193-B8
適用介質 水、油口、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸類

四、法蘭鍛鋼閘閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號,請按型號直接向我司訂購;

歡迎來電咨詢Z43F帶導流平板閘閥產品詳細信息.
