Z942W電動煤氣閘閥

一、電動煤氣閘閥 產品概述

本公司的電動煤氣閘閥安裝于各處污煤氣、潔凈煤氣管路中作閉路設備,電動煤氣閘閥主要用于冶金、制焦、煤氣、化工等企業煤氣管線的啟閉控制。明桿閘閥的閥桿帶動閘板一起升降,閥桿上的傳動螺紋在閥體外部,因此,可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置,而且傳動螺紋便于潤滑和不受流體腐蝕,但它要求有較大的安裝空間。楔式雙閘板對密封面楔角的加工精度要求較低,容易密封,溫度變化不易造成卡住,密封面磨損后維修方便,但結構較復雜、零件較多,閥門的體形及重量較大。煤氣閘閥閥體底部設有排渣孔,便于排去污垢。閥門內介質通道是直通的,介質流經閘閥時不改變其流動方向,因而流動阻力較小。介質可從閘閥兩側任意方向流過,均能達到接通或截?cái)嗟哪康摹?

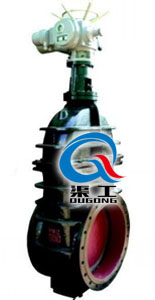

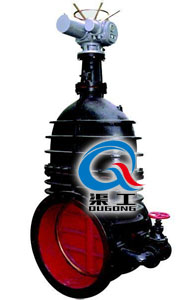

電動煤氣閘閥 電動煤氣閘閥
電動煤氣閘閥 電動煤氣閘閥

二、電動煤氣閘閥 主要零件材料

零件名稱 材料名稱
閥體 HT200灰鑄鐵
閥蓋 HT200灰鑄鐵
閘板 HT200灰鑄鐵
閥桿 45#碳鋼
填料 油浸石棉盤根
墊片 橡膠石棉板

三、電動煤氣閘閥 主要設計標準

設計制造 JB/T 8691-98
結構長度 GB/T 15188.2-94
法蘭連接尺寸 GB/T 9113-2000
閥門檢查和試驗 GB/T 13927-92

四、電動煤氣閘閥 主要性能規范

型號 公稱壓力 強度試驗 密封試驗 工作溫度 適用介質
Z942W 0.1MPa 0.15MPa 0.11MPa ≤100 煤氣

五、電動煤氣閘閥 安裝尺寸

公稱通徑(DN) 結構長度  H  螺栓
 10Kg  16Kg 參考重量kg
螺孔中心圓直徑D 螺栓孔徑 數量 螺紋規格 螺孔中心圓直徑D 螺栓孔徑 數量 螺紋規
 40  165  170  110  19  4  M16  110  19  4  M16  7
 50  178  185  125  19  4  M16  125  19  4  M16  9
 65  190  205  145  19  4  M16  145  19  4  M16  11
 80  203  310  160  19  8  M16  160  19  8  M16  16
 100  229  340  180  19  8  M16  180  19  8  M16  27
 150  267  430  240  23  8  M20  240  23  8  M20  50
 200  292  520  295  23  8  M20  295  23  12  M20  80
 250  330  545  350  23  12  M20  355  28  12  M24  120
 300  356  660  400  23  12  M20  410  28  12  M24  160
 400  406  915  515  28  16  M24  525  31  16  M27  350
 500  457  1110  620  28  20  M24  650  34  20  M30  58

六、電動煤氣閘閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式(開關型,調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)

歡迎來電咨詢Z942W電動煤氣閘閥產品詳細信息.
