氣動內螺紋三通球閥

Q614F氣動三通內螺紋球閥(三通L型)

Q615F氣動三通內螺紋球閥(三通T型)

一、氣動三通內螺紋球閥 產品概述

本公司的氣動三通內螺紋球閥適用于食品、飲料、化工等管路、水處理、高層建筑、給排水等管路。氣動三通內螺紋球閥分為“L型氣動內螺紋球閥”與“T型氣動螺紋球閥”,L型適用于介質的流向切換,能使相互垂直的兩個通道聯通,T型適用于介質的分流,合流或流向切換。雙層閥桿填料符合德國泄露測試要求,在系統泄壓后不需要拆下整個閥體就能進行檢查和維修。氣動三通內螺紋球閥任一通口均可用作入口而無泄漏,并可根據工況需要制成L型或T型通道,本氣動內螺紋球閥安裝方便。

氣動三通內螺紋球閥(配AT執行器) 氣動三通內螺紋球閥(配GT執行器)
氣動三通內螺紋球閥(配AT執行器) 氣動三通內螺紋球閥(配GT執行器)

二、氣動三通內螺紋球閥 產品特點

(1)氣動三通內螺紋球閥有兩座和四座密封結構,閥芯孔道有L型和T型兩種結構形式,采用控制閥芯旋轉角度,改變閥芯孔道與管道口的連接狀態,可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大,可控制氣體、液體、蒸汽,適用于控制高粘度,纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
(2)兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好,它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
(3)四閥座密封三通球閥具有造型美觀、結構緊湊合理,它可實現介質流向的切換,也可使三個通道相互連通,同時可關閉任意一個通道,使另外兩個通道連通,靈活控制管路是介質的合流或分流。
(4)T型閥芯孔道可使三條正交的管道互相連通或切換,起分流或合流作用;L型孔道連接相互正交的兩管道。使另一條孔道切斷,起改變介質流向作用。

三、氣動三通內螺紋球閥 主要技術參數及性能

公稱通徑DN(mm) 10 15 20 25 32 40 50
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa
閥體形式 三段式分體式閥體
連接形式 螺紋式、焊接式
閥芯形式 "O"型球形閥芯
動作范圍 0~90°
泄露量Q 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄漏)
基本誤差 帶定位器:小于全行程的±2%
死區 帶定位器:小于全行程的±2%
可調范圍 250:1
配置執行機構 GT、AT、ST、SR系列單雙作用氣動執行器
控制方式 開關兩位控制、4~20mA模擬量信號控制

四、氣動三通內螺紋球閥 主要零件材料

執行器型號 GT、AT、ST、SR系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

使用新系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及多種附件以實現自動化操作。
6、IS05211標準連接為產品的安裝替換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使其與閥門的同步精度良好。

五、氣動三通內螺紋球閥 主要零件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈
適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

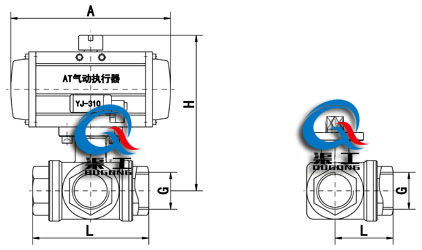

六、氣動三通內螺紋球閥 外形圖

氣動三通內螺紋球閥 (外形尺寸圖)
氣動三通內螺紋球閥 (外形尺寸圖)

七、氣動三通內螺紋球閥 安裝連接尺寸

通徑DN 英寸" 連接尺寸
mm inch (G) L L1 H A
10 3/8 60 30 57 110
15 1/2 72 36 68 110
20 3/4 85 42 70 110
25 1 91 46 80 140
32 11/4 110 55 85 140
40 11/2 122 61 100 180
50 2 145 72 110 180

八、氣動三通內螺紋球閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)

歡迎來電咨詢Q615\1615氣動三通球閥產品詳細信息.
