D643H氣動三偏心蝶閥

D673H/F氣動金屬硬密封蝶閥

一、氣動三偏心蝶閥 產品概述

本公司的D643H/F氣動三偏心蝶閥是由三偏心多層次金屬密封蝶閥氣動執行器組成,所以也可以叫氣動金屬硬密封蝶閥。氣動三偏心蝶閥采用三偏心多層次金屬密封結構,無機械磨損,有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的理想裝置。氣動彈性金屬密封蝶閥選用不同的材質,可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃?xì)怏w、腐蝕性介質、油品及食品等介質,上限工作溫度可達600℃。

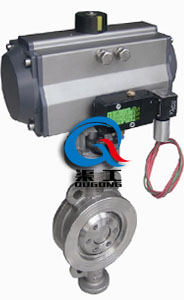

氣動金屬硬密封蝶閥 (法蘭式) 氣動金屬硬密封蝶閥 (對夾式)
氣動金屬硬密封蝶閥 (法蘭式) 氣動金屬硬密封蝶閥 (對夾式)

二、氣動三偏心蝶閥 產品特點

由于氣動三偏心蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐受高溫性和磨損小等。其主要特點如下:
(1)開啟力矩小,靈活方便,省力節能。
(2)三維編心結構,使蝶板越關越緊,其密封性能好,達到無泄漏。
(3)耐高壓、耐腐蝕、不易磨損、使用壽命較長等。

三、氣動三偏心蝶閥 主要技術參數

公稱通徑DN(mm) 50~1200
公稱壓力 PN1.0、1.6、2.5MPa
連接形式 法蘭式、對夾式
密封形式 三偏心金屬硬密封
流量特性 近似快開型
動作范圍 0~90°
泄露量 按GB/T4213-92,為Kv值的10-4
基本誤差 帶定位器:小于全行程的±2%
回差 帶定位器:小于全行程的±2%
可調范圍 50:1
配置執行器 GT、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制,4-20mA模擬量控制

四、氣動三偏心蝶閥 執行器技術參數

執行器型號 GT、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

五、氣動三偏心蝶閥 主要零件材料

零件名稱 材料
閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 不銹鋼與石棉板組合成多層次
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 O型圈、柔性石墨

六、氣動三偏心蝶閥 主要性能規范

公稱通徑DN(mm) DN50~1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力 強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5~0.7
適用介質 空氣、水、污水、蒸氣、煤氣、油品等
適用溫度 碳鋼:-29℃~640℃ 不銹鋼:-40℃~600℃

七、氣動三偏心蝶閥 三偏心密封結構原理

(1)偏離管道中心
(2)偏離密封面中心
(3)傾斜的錐形
當閥門開啟時,蝶板與閥座在關閉時接觸,利用蝶板偏心1、偏心2脫離閥座,減低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面3,使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。另外,錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑,故蝶板在閥門關閉時將出現越關越緊,能夠?qū)崿F(xiàn)自鎖,制止蝶板過位。

氣動三偏心蝶閥 (三偏心原理) 氣動三偏心蝶閥 ( 金屬密封結構)

八、氣動三偏心蝶閥 外形結構圖

氣動金屬硬密封蝶閥 (法蘭) 氣動金屬硬密封蝶閥 (對夾)
氣動金屬硬密封蝶閥 (法蘭) 氣動金屬硬密封蝶閥 (對夾)

九、氣動三偏心蝶閥 安裝連接尺寸

公稱通經(DN) 主要尺寸 法蘭尺寸
L L1 H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 625 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 625 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 645 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 675 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 715 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 800 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 850 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 925 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 1035 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 1070 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 1190 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 1250 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 1290 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 1455 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 1585 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 1700 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 1965 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 2015 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 2250 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

十、氣動三偏心蝶閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供氣動三偏心蝶閥的技術參數,方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們!

歡迎來電咨詢D643氣動金屬硬密封蝶閥產品詳細信息!
