上海渠工閥門管道工程有限公司

切斷閥門系列

首頁 >> 產品中心 >> 切斷閥門系列

ZSQP氣動快速切斷閥

一、氣動快速切斷閥 產品概述

本公司的ZSQP氣動快速切斷閥由活塞式氣動執行機構與切斷閥組成。氣動切斷閥采用直通單座型式,DN20以內閥芯為單導向結構,可直接采用精小型閥體。DN25-200閥芯為雙導向結構,氣動快速切斷閥具有結構簡單,操作方便,使用可靠,快速開閉等特點。它按照控制系統或調節儀表來的信號,直接控制被調介質的切斷和流通,達到對壓力流量溫度或液位等參數的自動控制。氣動快速切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質,要求快速嚴密關閉,快速放空的自動控制系統中。

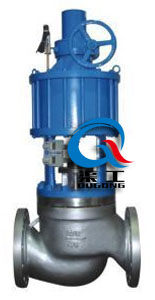

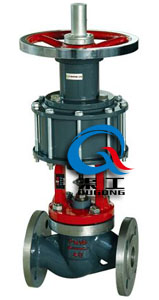

ZSQP氣動快速切斷閥 氣動快速切斷閥
ZSQP氣動快速切斷閥 ZSQP氣動快速切斷閥

二、氣動快速切斷閥 主要技術參數

公稱通徑(mm) 20 25 32 40 50 65 80 100 125 150 200
閥座直徑(mm) 26 43 43 52 62 79 94 115 140 166 216
公稱壓力MPa PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K
額定流量系數Kv 5.5 10 15 25 40 65 100 150 260 350 540
泄露量 1滴/min 3滴/min 5滴/min 7滴/min 9滴/min
行程(mm) 16 25 40 60
切斷時間S 1~2 2~4
額定行程偏差 +10%
允許壓差MPa 4.0 4.0 4.0 2.8 3.5 2.4
(2.5) (1.7) (1.0) (1.1) (0.8) (1.6)
閥蓋形式 常溫型:-60~150℃ 中溫型:-60~450℃ 高溫型:-60~550℃ 低溫型:-60~250℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥芯形式 單座型閥芯\雙導向型閥芯
流量特性 快開特性

三、氣動快速切斷閥 執行器技術參數

執行器型號 ZSD活塞式執行機構
活塞直徑 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
有效面積 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
進氣孔螺紋 M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
最大輸出力 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
操作壓力 500KPa
作用形式 氣— 關式或氣— 開式
可配附件 手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它

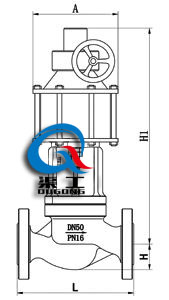

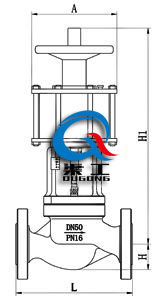

四、氣動快速切斷閥 外形圖

ZSQP氣動快速切斷閥 (頂裝手輪) ZSQP氣動快速切斷閥 (頂部側裝手輪)
ZSQP氣動快速切斷閥 (頂裝手輪) ZSQP氣動快速切斷閥 (頂部側裝手輪)

五、氣動快速切斷閥 安裝連接尺寸

公稱通徑 L H H1 A
20 180 53 608 222
25 190 58 680 222
32 210 68 774 222
40 230 73 812 280
50 265 80 935 280
65 285 90 1040 389
80 310 98 1045 389
100 355 108 1047 389
125 425 123 1450 389
150 460 140 1460 389
200 560 168 1480 389

歡迎來電咨詢ZSQP氣動快速切斷閥產品詳細信息.
上一個產品: ZSPQ氣動活塞切斷閥 下一個產品: ZMQF/H氣動三通切斷閥
?
