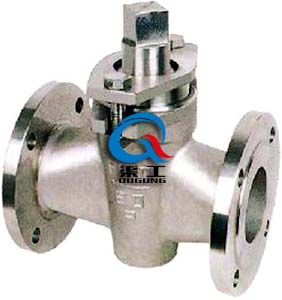

X43W二通法蘭旋塞閥

一、二通法蘭旋塞閥 產品概述

X43W二通法蘭旋塞閥的關閉件或柱塞形的旋轉閥,通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開,實現開啟或關閉的一種閥門。二通法蘭旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中,通道一般成矩形;而在錐形閥塞中,通道成梯形。這些形狀使二通法蘭旋塞閥的結構變得輕巧,但同時也產生了一定的損失。二通法蘭旋塞閥適于作為切斷和接通介質以及分流適用,但是依據適用的性質和密封面的耐沖蝕性,有時也可用于節流。二通法蘭旋塞閥應用于油田開采、輸送和精練設備中,同時也用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

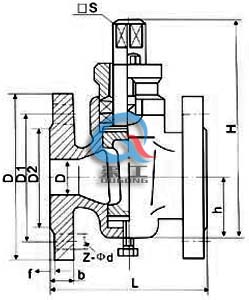

X43W二通法蘭旋塞閥 X43W二通法蘭旋塞閥 (尺寸圖)
X43W二通法蘭旋塞閥 X43W二通法蘭旋塞閥 (尺寸圖)

二、二通法蘭旋塞閥 主要性能參數

型號 公稱壓力PN(MPa) 試驗壓力PS(MPa) 適用介質 工作溫度(℃)
殼體 密封
X43W-0.6
X43W-0.6T
0.6 0.9 0.6 煤氣、油品 ≤100
X43W-0.6P 0.6 0.9 0.6 硝酸類 ≤250
X43W-0.6R 0.6 0.9 0.6 醋酸類 ≤250
X43W-0.6C 0.6 0.9 0.6 水、油品 ≤200

三、二通法蘭旋塞閥 主要零件材料

零件名稱 閥 體 塞 子 填料壓蓋 填 料
X43W-0.6 灰鑄鐵 灰鑄鐵 可鍛鑄鐵 油浸石棉盤根
柔性石墨
X43W-0.6T 鑄 銅 鑄 銅 鑄 銅
X43W-0.6P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 不銹鋼
X43W-0.6R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 不銹鋼
X43W-0.6C 鑄 鋼 鑄 鋼 鑄 鋼

四、二通法蘭旋塞閥 主要連接尺寸

公稱通徑DN(mm) 尺寸(mm)
L D D1 D2 Z-¢d
10 80 75 50 32 4×12
15 80 80 55 40 4×12
20 90 90 65 50 4×12
25 100 100 75 60 4×12
32 115 120 90 70 4×14
40 130 130 100 80 4×14
50 145 140 110 90 4×14
65 160 160 130 110 4×14
80 200 185 150 125 4×18
100 230 205 170 145 4×18
125 250 235 200 175 8×18
150 320 260 225 200 8×18
200 350 315 280 255 8×18

五、二通法蘭旋塞閥 訂貨須知

訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的二通法蘭旋塞閥型號,請按型號直接向我司訂購;

歡迎來電咨詢X43W二通法蘭旋塞閥產品詳細信息.
