上海渠工閥門管道工程有限公司

安全閥

首頁 >> 產品中心 >> 安全閥

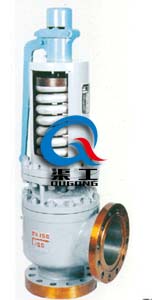

A48Y高溫高壓全啟式安全閥

一、彈簧全啟式安全閥 產品概述

本公司的A48Y彈簧全啟式安全閥適于溫度≤350℃的蒸汽、空氣等介質的設備和管路上,作為超壓保護裝置,當設備和管路內壓力超過允許值時,A48Y彈簧全啟式安全閥自動開啟,繼而全量排放;當壓力降到規定值時,A48Y彈簧全啟式安全閥自動關閉,使設備和管路平穩的運行。

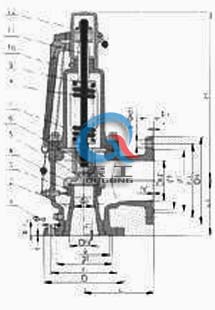

A48Y彈簧全啟式安全閥 A48Y彈簧全啟式安全閥 (主要連接尺寸)
A48Y彈簧全啟式安全閥 A48Y彈簧全啟式安全閥 (主要連接尺寸)

二、彈簧全啟式安全閥 主要零件材料

NO 零件名稱
Name of part
A48Y-C A44Y-C A42Y-C
材料 Materials
A44Y-P A42Y-P
材料 Materials
A44Y-R A42Y-R
材料 Materials
1 閥 體 Body WCB ZG1Cr18Ni9Ti CF8M
2 閥 座 Nozzle 2Cr13 1Cr18Ni9Ti 316
3 調節圈 Adjusting ring ZG2Cr13 ZG1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4 反沖盤 Disc holder ZG2Cr13 ZG1Cr18Ni9Ti 316
5 閥瓣 Disc 2Cr13 1Cr18Ni9Ti 316
6 導向套 Guide sleeve 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
7 閥蓋 Bonnet ZG230-450 ZG230-450 ZG230-450
8 彈簧 Spring 50CrVA 50CrVA包覆氟塑料
Coated Teflon
50CrVA包覆氟塑料
Coated Teflon
9 閥 桿 Stem 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 扳 手 Lever ZG200-400 ZG200-400 ZG200-400
11 調整螺桿Adjusting bolt 45 2Cr13 2Cr13
12 保護 Cap ZG200-400 ZG200-400 316
  密封面材料Sealing surface of material 堆焊Co基硬質合金
Depositing stellite

三、彈簧微啟式安全閥 主要連接尺寸

型號 公稱通徑 do D K g g1 b f f1 Z-?d DN' D1 K1 g3 g2 b1 f' f1' Z1-?d1 L L1 ≈H
A48Y-16C 20 15 105 75 / 55 16 2 / 4-14 25 115 85 / 65 16 2 / 4-14 110 95 411
25 16 115 85 / 65 16 2 / 4-14 32 140 100 / 78 18 2 / 4-18 110 95 411
32 20 140 100 / 78 18 2 / 4-18 40 150 110 / 85 18 3 / 4-18 115 100 411
40 25 150 110 / 85 18 3 / 4-18 50 165 125 / 100 20 3 / 4-18 120 110 472
50 32 165 125 / 100 20 3 / 4-18 65 185 145 / 120 20 3 / 4-18 135 120 532
65 40 185 145 / 120 20 3 / 4-18 80 200 160 / 135 20 3 / 8-18 160 140 556
80 50 200 160 / 135 20 3 / 8-18 100 220 180 / 155 22 3 / 8-18 170 135 561
100 65 220 180 / 155 20 3 / 8-18 125 250 210 / 185 22 3 / 8-18 195 175 667
125 80 250 210 / 185 22 3 / 8-18 150 285 240 / 210 24 3 / 8-23 210 190 857
150 100 285 240 / 210 24 3 / 8-23 175 310 270 / 240 26 3 / 8-23 255 230 915
200 125 340 295 / 265 26 3 / 12-23 250 405 355 / 320 30 3 / 12-26 300 260 1073
250 150 405 355 / 320 30 3 / 12-26 300 460 410 / 375 30 4 / 12-26 350 320 1307
300 220 460 410 / 375 30 4 / 12-26 400 580 525 / 485 36 4 /

四、彈簧微啟式安全閥 訂貨須知

訂貨時請填寫《規格書》或注明以下內容:
1、若訂貨前未選定型號,請向我們提供使用參數:1.公稱通徑,2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的彈簧微啟式安全閥產品型號,請按型號直接向我司訂購;

歡迎來電咨詢A48Y高溫高壓全啟式安全閥產品詳細信息.
上一個產品: A27H彈簧微啟式安全閥,外螺紋安全閥 下一個產品: A48Y彈簧全啟式安全閥
?
