活塞式安全泄壓閥

一、500X持壓泄壓閥 產品概述

500X持壓泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。500X持壓泄壓閥利用水力自動操作，就可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可保持供水路壓力在設定的穩定值之下；做持壓閥用，可保持主閥上游水壓在設定值 ，保持主閥上游供水壓力。DN400以上使用活塞式安全泄壓閥。
500X持壓泄壓閥利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。
500X持壓泄壓閥主要用于高層建筑、生活區等供水管網系統及城市供水工程。

500X持壓泄壓閥

二、500X持壓泄壓閥 工作原理

1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當入口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥入口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室減壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵換下。

三、500X持壓泄壓閥 主要技術參數

四、500X持壓泄壓閥 主要零件材料

五、500X持壓泄壓閥 外形結構圖

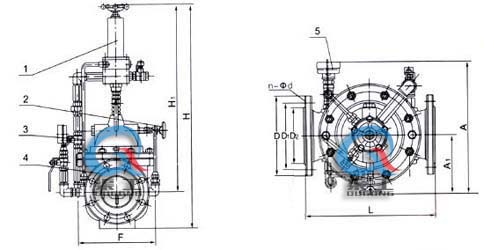

500X持壓泄壓閥 外形結構圖(1、導閥2、針閥3、球閥4、主閥5、壓力表)

六、500X持壓泄壓閥 外形尺寸

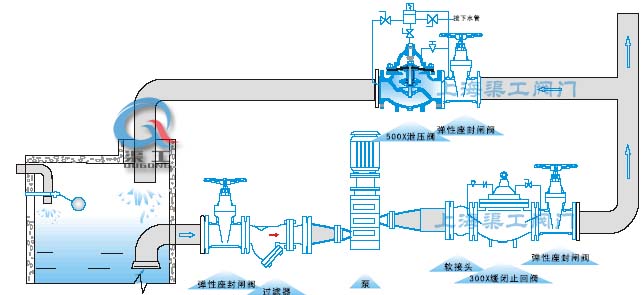

七、500X持壓泄壓閥 安裝示意圖

八、500X持壓泄壓閥 訂貨須知

訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
