上海渠工閥門管道工程有限公司

氣動蝶閥

首頁 >> 產品中心 >> 氣動蝶閥

BLF氣動粉體/水泥蝶閥

一、氣動粉體蝶閥 產品概述

本公司的BLF氣動粉體蝶閥是用于粉體、顆粒物料的工業產品。氣動粉體蝶閥閥體橡膠密封圈形成的軟性密封,顆粒物料的應用場合,有磨損性的物料。在需要重力落料或氣力輸送的粉體,顆粒物料處理系統中,氣動粉體蝶閥常常被安裝在料斗,筒倉,螺旋輸送機出口以及氣送管路上。根據應用要求,可以單獨選配驅動手柄或者氣缸驅動套件。
氣動粉體蝶閥由粉體板、丁晴密封圈,覆以不易磨損的高分子材料加工而成,具有重量輕、安裝維護簡便等特點,是一種性價比較高的氣動粉體閥門。有手動、電動、氣動、齒輪馬達帶動等驅動裝置,可互為調換。雙法蘭氣動粉體蝶閥帶有2個相同的法蘭面;而單法蘭氣動粉體蝶閥部配有一個伸出的連接環用以安裝軟套管。緊湊的結構、重量輕,使您安裝使用方便;工業化的設計加上復合閥板的使用提供了較好的密封。氣動粉體蝶閥可以主要使用于水泥、面粉等粉體介質的使用場合

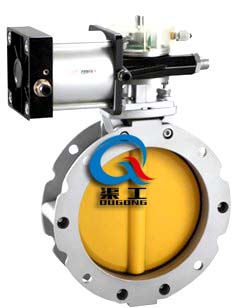

BLF氣動粉體蝶閥 BLF氣動水泥蝶閥
氣動粉體蝶閥 氣動水泥蝶閥

二、氣動粉體蝶閥 主要技術參數

型號 BLF
公稱通徑(mm) DN100-DN400
壓力(Mpa) 0.6-1.6
主要零件 閥體 壓鑄鋁合金
閥板 碳鋼內襯板,覆以高分子材料
密封圈 丁晴橡膠(NBR)
適用介質 水泥、泥漿、粉體
適用溫度(℃) -15--100
氣動執行器 型號 CP、GT系列、AT系列、AW系列
壓力(Mpa) 0.4-0.7

三、氣動粉體蝶閥 BL1F單法蘭粉體蝶閥 結構圖結構尺寸

BL1F氣動單法蘭粉體蝶閥外形尺寸圖
型號 φA φB φC φD E F G φH φH孔徑×數量 φP外凹槽直徑×數量 φR S T U V Z KG
BL1F100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
BL1F150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
BL1F200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
BL1F250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
BL1F300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
BL1F350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
BL1F400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5

四、氣動粉體蝶閥 BL2F雙法蘭粉體蝶閥 結構圖和連接尺寸

BL2F氣動雙法蘭粉體蝶閥外形尺寸圖
型號 φA φB φC φD E F G φH φH孔徑×數量 φP外凹槽直徑×數量 φR S T U V Z KG
BL2F100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
BL2F150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
BL2F200 200 250 278 - 340 77 35 22×19 14×4 20×4 278 - 80 M12 50 M10 6.5
BL2F250 250 300 328 - 390 115 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
BL2F300 300 350 378 - 440 115 77 22×19 14×8 20×16 378 - 80 M12 50 M10 9
BL2F350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
BL2F400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5

五、氣動粉體蝶閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供氣動粉體蝶閥的技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!

歡迎來電咨詢BLF氣動粉體蝶閥產品詳細信息!
