上海渠工閥門管道工程有限公司

氣動調節閥

首頁 >> 產品中心 >> 氣動調節閥

ZTRS氣動衛生級調節閥

一、氣動薄膜衛生級調節閥 產品概述

本公司的ZTRS氣動衛生級調節閥適用于多種壓力、溫度、流量等物理量調節,如食品、化妝品、潔凈蒸汽、酒類、飲料、過程控制場合。氣動薄膜衛生級調節閥具有結構緊湊、裝拆方便、調節精度高等優點,在壓降損失小、流量大、流量精度高,符合IEC534-1-1978標準。氣動衛生級調節閥泄漏量符合ANSIB16.104標準,氣動衛生級調節閥配用不同的多彈簧執行機構,輸出力大。氣動衛生級調節閥角型設計可使閥門自排放,標準電子拋光,光滑表面可達到清潔,無介質積存區域,不會產生潛在的污染。很快的拆裝閥體和閥帽,使閥門打開和維修快捷容易,使過程停機時間縮短。

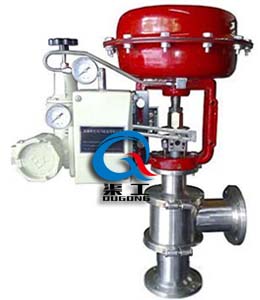

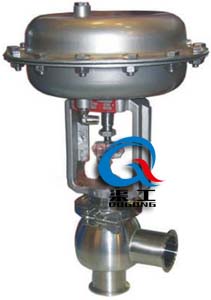

ZTRS氣動衛生級調節閥 (整體不銹鋼) ZTRS氣動衛生級調節閥 (閥體不銹鋼)
ZTRS氣動衛生級調節閥 (整體不銹鋼) ZTRS氣動衛生級調節閥 (閥體不銹鋼)

二、氣動薄膜衛生級調節閥 主要技術參數

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100
閥座直徑 dN(mm) 15 20 25 32 40 50 65 80 100
額定流量系數KV 線性 5.2 6.3 6.9 11.2 17.6 27.5 44.7 69.3 110
等百分 4.8 5.6 6.3 10.5 16 25 40.5 63.6 100
額定行程 10 16 25 40
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34
公稱壓力 卡箍式、螺紋式、法蘭式(無要求按卡箍式連接為準)
閥蓋形式 標準型-17~+230℃、高溫型+230~+450℃
壓蓋型式 螺栓壓緊式
密封填料 三元乙丙橡膠、聚四氟乙烯
閥芯形式 單座柱塞型閥芯
流量特性 線性、等百分比

三、氣動薄膜衛生級調節閥 執行器技術參數

執行器名稱 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHAB-34
有效面積(cm2) 350 350 560
行程 10、16 25 40
彈簧范圍 1.5~3kg/cm2(0.15~0.3MPa)
膜片材料 乙丙橡膠夾尼龍布
氣源接口 RC1/4"
環境溫度 -30~+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

四、氣動薄膜衛生級調節閥 主要零件材料

閥體 304 314 316 316L
閥蓋 304 314 316 316L
墊片 聚四氟乙烯(PTFE)
閥內件 304 314 316 316L
卡箍 304 314 316 316L
填料 V型聚四氟乙烯(PTFE)

五、氣動薄膜衛生級調節閥 主要性能指標

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% 2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

六、氣動薄膜衛生級調節閥 外形圖

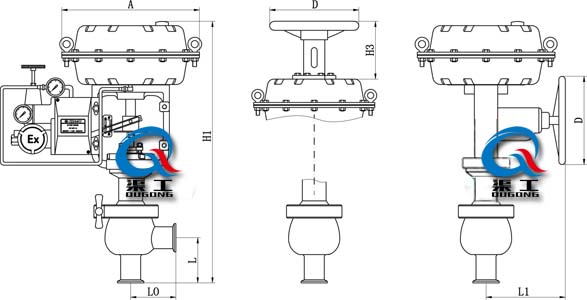

ZTRS氣動衛生級調節閥、氣動薄膜衛生級調節閥 (外形尺寸圖)
ZTRS氣動衛生級調節閥、氣動薄膜衛生級調節閥 (外形尺寸圖)

七、氣動薄膜衛生級調節閥 安裝連接尺寸

公稱通徑 DN(mm) 25 40 50 65 80
L 100 105 105 155 155
L0 100 125 125 175 175
H1 470 480 480 510 510
H3 180 180 180 236 236
L1 289 289 289 347 347
A 282 22 282 360 360
D 220 220 220 270 270
歡迎來電咨詢ZTRS氣動衛生級調節閥產品詳細信息.
上一個產品: ZJHBW氣動保溫調節閥 下一個產品: ZHYQ氣動罐底調節閥
?
