上海渠工閥門管道工程有限公司

氣動蝶閥

首頁 >> 產品中心 >> 氣動蝶閥

D671J氣動襯膠蝶閥

一、氣動襯膠蝶閥 產品概述

本公司的氣動襯膠蝶閥,是采用氣動活塞式執行器中線密封蝶閥組成,氣動襯膠蝶閥不僅具有優良的防腐、(耐堿、鹽性能,耐弱酸侵蝕)不易磨損、減磨性能,(比普通蝶閥使用壽命較長)而且具有防霉特點,有操作力矩小,(比普通有銷蝶閥低百分之四十)維修方便,外形美觀等優點。氣動襯膠蝶閥主要用于水處理設備配套,主要用于食品、化工、石油、電力、輕紡、造紙等給水排水、氣體管道上作調作充量和截流介質的場合。

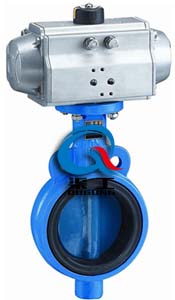

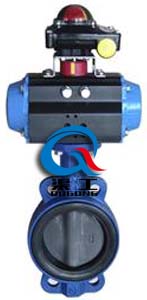

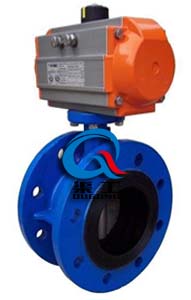

氣動襯膠蝶閥 (法蘭式) 氣動襯膠蝶閥 (環氧樹脂涂層) 氣動軟密封蝶閥 (全襯膠)
氣動襯膠蝶閥 (法蘭式) 氣動襯膠蝶閥 (環氧樹脂涂層) 氣動軟密封蝶閥 (全襯膠)

二、氣動襯膠蝶閥 產品特點

(1)尼龍涂層與環氧樹脂涂層相結合,符合環保要求。
(2)閥板的設計,流量系數大,流阻小。在額定壓力下,實現零泄漏。
(3)采用半軸無銷連接,結構簡單緊湊,維修拆卸較方便(可現場拆裝),蝶板有自動對中功能,實現了蝶板與閥座過盈配合。
(4)閥桿密封圈起雙向密封作用,制止介質外流和外來物質侵入,做到整閥零外漏。
(5)氣動襯膠蝶閥具有良好的切斷和調節性能,能達到氣泡級密封,啟閉力矩小,使用壽命較長等特點。

三、氣動襯膠蝶閥 主要技術參數

稱通經DN(mm) 50~1600
公稱壓力PN(MPa) 0.6 1.0 1.6
密封試驗(MPa) 0.66 1.1 1.76
強度試驗(MPa) 0.9 1.5 2.4
適用溫度 丁腈橡膠:-40℃~90℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 氣動
配置執行機構 GT、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4~20mA模擬量信號控制

四、氣動襯膠蝶閥 執行器技術參數

執行器型號 GT、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

五、氣動襯膠蝶閥 主要零件材料

零件名稱 材料
閥體 球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨

六、氣動襯膠蝶閥 主要性能規范

公稱通徑DN(mm) DN50~1200
公稱壓力 PN(MPa) 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
低壓氣密試驗 0.5~0.7
適用介質 空氣、水、污水、蒸氣、煤氣、油品等

七、氣動襯膠蝶閥 安裝連接尺寸

氣動襯膠蝶閥 (法蘭式) 氣動襯膠蝶閥 (對夾式)
氣動襯膠蝶閥 (法蘭式) 氣動襯膠蝶閥 (對夾式)

八、氣動襯膠蝶閥 安裝連接尺寸

公稱通經(DN) 主要尺寸 法蘭尺寸
L L1 H H1 A 1.0MPa 1.6MPa
D D1 n-Фd D D1 n-Фd
50 108 43 63 315 180 165 125 4-18 165 125 4-18
65 112 46 70 330 180 185 145 4-18 185 145 4-18
80 114 46 83 390 245 200 160 4-18 200 160 8-18
100 127 52 105 431 240 220 180 8-18 220 180 8-18
125 140 56 115 455 240 250 210 8-18 250 210 8-18
150 140 56 137 626 350 285 240 8-22 285 240 8-22
200 152 60 164 720 350 340 295 8-22 340 295 12-22
250 165 68 206 800 550 395 350 12-22 405 355 12-26
300 178 78 230 860 600 445 400 12-22 460 410 12-26
350 190 78 248 883 600 505 460 16-22 520 470 12-26
400 216 102 289 972 600 565 515 16-26 580 525 16-26
450 222 114 320 1043 750 615 565 20-26 640 585 16-30
500 229 127 342 1098 750 670 620 20-26 715 650 20-30
600 267 154 413 1236 750 780 725 20-30 840 770 20-33
700 430 165 478 1431 750 895 840 24-30 910 840 24-36
800 470 190 525 1488 750 1015 950 24-33 1025 950 24-39
900 510 203 585 1615 1250 1115 1050 28-33 1125 1050 28-39
1000 550 216 640 1765 1500 1230 1160 28-36 1255 1170 28-42
1200 630 254 755 1976 1500 1455 1380 32-39 1485 1390 32-48

九、氣動襯膠蝶閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供氣動襯膠蝶閥的技術參數,方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們!

歡迎來電咨詢D671J氣動軟密封蝶閥產品詳細信息!
