氣動蝶閥

首頁 >> 產品中心 >> 氣動蝶閥

D641F46氣動襯氟蝶閥

一、氣動襯氟蝶閥 產品概述

本公司的氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板,該閥門操作輕便,嚴密的密封性能,較長的使用壽命;可作快速切斷或調節流量之用。襯四氟氣動蝶閥適用于要求密封好和良好調節特性的場合。閥體采用分體式,閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制;使閥軸不與腔內流體介質接觸。氣動襯氟蝶閥主要適用于多種不同類型工業管道中液體和氣體(包括蒸氣)的輸送,有嚴重腐蝕性介質的使用場合,如:硫酸、磷酸、氯氣、強堿等具有強腐蝕性的介質。

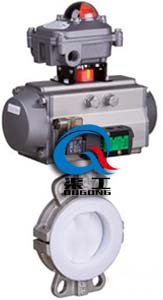

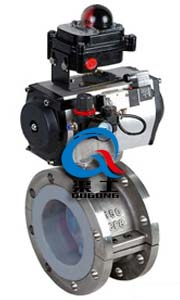

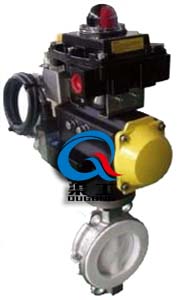

氣動襯氟蝶閥 (法蘭式) 氣動襯氟蝶閥 (對夾式) 襯四氟氣動蝶閥 (防爆型)
氣動襯氟蝶閥 (法蘭式) 氣動襯氟蝶閥 (對夾式) 襯四氟氣動蝶閥 (防爆型)

二、氣動襯氟蝶閥 產品特點

渠工公司的全襯聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料襯里蝶閥,具有耐腐蝕、無泄漏、壽命較長等優點。襯四氟氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
(1)小型輕便,容易拆裝及維修,并可在任意位置安裝。
(2)結構簡單、緊湊,90°回轉開啟快。
(3)操作扭矩小,省力輕巧。
(4)流量特性趨于直線,調節性能好。
(5)密封材料耐老化、耐腐蝕、可適用多種介質。

三、氣動襯氟蝶閥 主要技術參數

稱通經DN(mm) 50~1600
公稱壓力PN(MPa) 0.6 1.0 1.6
密封試驗(MPa) 0.66 1.1 1.76
強度試驗(MPa) 0.9 1.5 2.4
適用溫度 氟橡膠:-20℃~200℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 氣動
配置執行機構 GT、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4~20mA模擬量信號控制

四、氣動襯氟蝶閥 執行器技術參數

執行器型號 GT、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

五、氣動襯氟蝶閥 主要零件材料

零件名稱 材料
閥體 (球墨鑄鋼、鑄鋼、不銹鋼)+F46
蝶板 (灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨

六、氣動襯氟蝶閥 主要設計標準

設計標準 GB/T2238-1989
法蘭連接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000;JB/T9092-1999

七、氣動襯氟蝶閥 主要外形圖

氣動襯氟蝶閥 (對夾式) 襯四氟氣動蝶閥 (法蘭式)
氣動襯氟蝶閥 (對夾式) 襯四氟氣動蝶閥 (法蘭式)

八、氣動襯氟蝶閥 安裝連接尺寸

公稱通經(DN) 主要尺寸 法蘭尺寸
L L1 H H1 A 1.0MPa 1.6MPa
D D1 n-Фd D D1 n-Фd
50 108 43 63 315 180 165 125 4-18 165 125 4-18
65 112 46 70 330 180 185 145 4-18 185 145 4-18
80 114 46 83 390 245 200 160 4-18 200 160 8-18
100 127 52 105 431 240 220 180 8-18 220 180 8-18
125 140 56 115 455 240 250 210 8-18 250 210 8-18
150 140 56 137 626 350 285 240 8-22 285 240 8-22
200 152 60 164 720 350 340 295 8-22 340 295 12-22
250 165 68 206 800 550 395 350 12-22 405 355 12-26
300 178 78 230 860 600 445 400 12-22 460 410 12-26
350 190 78 248 883 600 505 460 16-22 520 470 12-26
400 216 102 289 972 600 565 515 16-26 580 525 16-26
450 222 114 320 1043 750 615 565 20-26 640 585 16-30
500 229 127 342 1098 750 670 620 20-26 715 650 20-30
600 267 154 413 1236 750 780 725 20-30 840 770 20-33
700 430 165 478 1431 750 895 840 24-30 910 840 24-36
800 470 190 525 1488 750 1015 950 24-33 1025 950 24-39
900 510 203 585 1615 1250 1115 1050 28-33 1125 1050 28-39
1000 550 216 640 1765 1500 1230 1160 28-36 1255 1170 28-42
1200 630 254 755 1976 1500 1455 1380 32-39 1485 1390 32-48

九、氣動襯氟蝶閥 產品選型

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
盡量詳細提供氣動襯氟蝶閥的技術參數,方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們!

歡迎來電咨詢D641F46襯四氟氣動蝶閥產品詳細信息!
